LK-NYC04D DML DFB Dissendilo
- DML DFB Lasera Teknologio
- Alta Dinamika Gamo
- Bendlarĝa pli bona ol 4GHz
- Kongrueco de Ondolongo de CWDM
- Malalta konsumo
- Malalta kosto
Priskribo de la produkto
La LK-NYC04D DML-dissendilo konsistas ĉefe el DML DFB-lasero, aŭtomata optika potenc-kontrola cirkvito, tensio-stabiliga konverta cirkvito, kaj monitorada indika cirkvito. Ĉi tiu dissendilo havas DML-laserajn ondolongojn, kiuj konformas al la CWDM-normo, specife je 1270nm, 1290nm, 1310nm, 1330nm, 1350nm, kaj 1370nm.
Ĝi ofertas modulan bendlarĝon, kiu superas 4GHz kaj povas liveri eliran potencon superantan 2mW. La modulo funkcias per ununura pozitiva elektrofonto kaj estas desegnita por funkcii fidinde ene de tensiointervalo de +7V ĝis +36V. Plie, la modulo estas ekipita per indikilo, kiu konfirmas la normalecon de kaj la elektrofonto kaj la optika elira potenco, faciligante monitoradon kaj prizorgadon.
Teknikaj Specifoj
Absolutaj Maksimumaj Taksoj
| parametro | simbolo | Min. | Tipa. | Max. | unuobla |
| stokado temperaturo | TSTG | -40 | + 25 | + 70 | ℃ |
| operacio temperaturo | TC | -20 | + 25 | + 55 | ℃ |
| RF-enira potenco1 | Pin | - | 0 |
+ 17 | dBm |
| tensio | Vin | +7 | + 12 | + 36 | V |
Optika kaj Elektra Specifo (TC = 25℃)
| parametro | modelo | simbolo | Min. | Tipa. | Max. | unuobla | rimarko |
| ondolongo | UC | λ | 1270 | 1310 | 1370 | nm | ITU-Normo |
| LC | - | CWDM | - | ||||
| Frekvenco (3dB) | - | f3dB | 0.1 | - | 4 | GHz | - |
| Optika Elira Potenco | - | P | - | 1 | - | mW | - |
| Relativa Intenseca Bruo | UC | rejno | - | - | -150 | dBc/Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| Enigo 1 dB Kunpremo | - | - | - | + 10 | - | dBm | - |
Elektroprovizo (TC = 22±3℃)
| parametro | Min. | Tipa. | Max. | unuobla |
| tensio | +7 | + 12 | + 36 | V |
| nuna(2) | 0.03 | 0.1 | 0.15 |
A |
(1) Testkondiĉo：Vin=+12V.
● Tipaj Datumoj

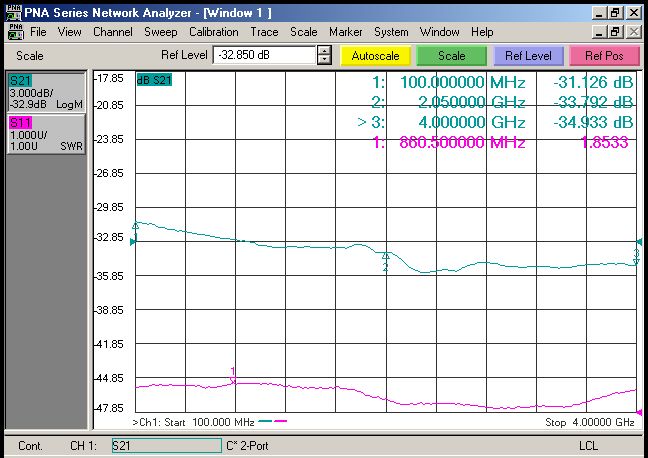

Fig. 1 LK-NYC04D-CL DML DBF Lasera Tipa Frekvenca Kurbo
Fig. 2 Tipa frekvenckurbo de LK-NYC04D-UC DML DBF Lasero
● Tipa spektra kurbo
Fig. 3 Tipa spektro-kurbo de la LK-NYC04D DML DBF-lasero
● Dimensio-unuo: mm [coloj]

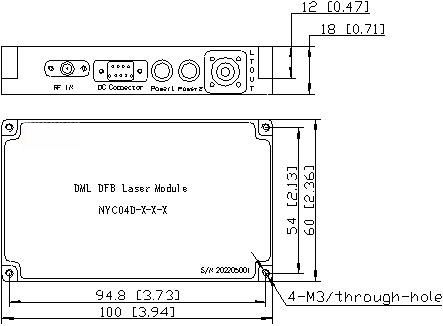

Figuro 4 Dimensio de la dissendilo LK-NYC04D DML DBF
RF-Konektilo: SMA
Potenca konektilo: J30J-9-ZKP
● Mendinformoj
Folio 1:
| modelo | Tipa ondolongo |
| UL | 1310nm |
| CL | CWDM (Laŭvola ondolongo) |
Folio 2:
| modelo | potenco |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
Folio3：
| modelo | konektilo | rimarko |
| N | Ne | Flanko |
| A | FC/APC | Norma 9/125μm SM Fibro |
| P | FC / PC | Norma 9/125μm SM Fibro |
aplikaĵoj
Forigo de Anteno
Ĉelaj kaj PCS-retoj
Analoga RF-ligoj transdono
Spurado, Telemetrio kaj Kontrolo
Larĝbenda sendrata komunikado
