LK-FCAMD Amplifita RF InGaAs Fotodetektilo
- Larĝa Banda Larĝo
- Enkorpigita Bias-T
- O/E Hibrido Integrita
- Alta Gajno, Malalta Bruo, Larĝbendo
- SMA-Konektilo
- Malalta Malluma Kurento, Alta signalo-bruo-rilatumo
- Malgranda Formfaktoro.
Priskribo de la produkto
LK-FCAMPD estas fuzio de optika kaj elektronika teknologio, integrante larĝbendan InGaAs-fotodiodon kun malbrua amplifilo. Ĉi tiu aparato estas sentema al ondolongoj inter 1000 kaj 1650 nm, danke al sia InGaAs PIN-fotodiodo, kaj la malbrua amplifilo provizas RF-gajnon intervalantan de 20 ĝis 30 dB.
LK-FCAMPD ofertas agordeblajn bendolarĝajn opciojn, inkluzive de 1 gigaherco, 2.5 gigahercoj, kaj agordeblajn bendolarĝojn ĝis maksimume 5 gigahercoj. La aparato funkcias per +5-volta elektrofonto kaj havas norman FC (vizaĝ-kontaktan) fibro-optikan konektilon por optika enigo. La RF-eligo estas faciligita per SMA-kongrua konektilo, kiu estas impedanc-kongrua ĝis 50 omoj.
LK-FCAMPD estas malpeza, kun maso malpli ol 25 gramoj, kio taŭgas por diversaj porteblaj kaj kompaktaj aplikoj. Ĝi estas atestita por plenumi la Direktivon pri Limigo de Danĝeraj Substancoj (RoHS) 2.0, indikante ĝian engaĝiĝon al mediaj kaj sekurecaj normoj.
Teknikaj Specifoj
| Tipa & Absoluta Maksimuma Taksado | ||||
|---|---|---|---|---|
| parametro | Sim. | tipo | Taksado | unuobla |
| Stokadotemperaturo | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Funkcia kaza temperaturo-intervalo | TC | 25 | -40 ～ +70 | ℃ |
| Biasa Tensio | VR | +5 | +4.75 ～ +5.25 | V |
| Optika Eniga Potenco | Pin | 0 | +5 | dBm |
| Elbrulinta Optika Potenco | PB | - | + 13 | dBm |
| Plumba lutado temperaturo | Tp | 280（10s） | 330（10s） | ℃ |
| Elektraj/Optikaj Karakterizaĵoj (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| parametro | Sim | Testo-Kondiĉo | Parametraj Valoroj | unuobla | |||
| Ondolonga Gamo | λ | - | 1000 ~ 1650 | nm | |||
| Frekvenca Gamo | - | - | L-Bendo | S-Bendo | CM | - | |
| Malgranda Signalo Bandwidth | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | GHz | |
| Respondeco | Re | VR =+5V, Pin = 1 mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| RF-Signala Gajno | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| Amplekso Plateco | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| Eligita VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Saturado Optika Potenco | Ps | VR = +5 V, λ = 1550 nm AC Modulita |
+5 | dBm | |||
| Saturita RF-Eliga Potenco | Peksteren | - | 15 | dBm | |||
| Malhela Fluo | ID | - | ≤10 | nA | |||
| Eligita Impedanco | RL | - | 50 | Ω | |||
● Tipaj Respondaj Kurboj

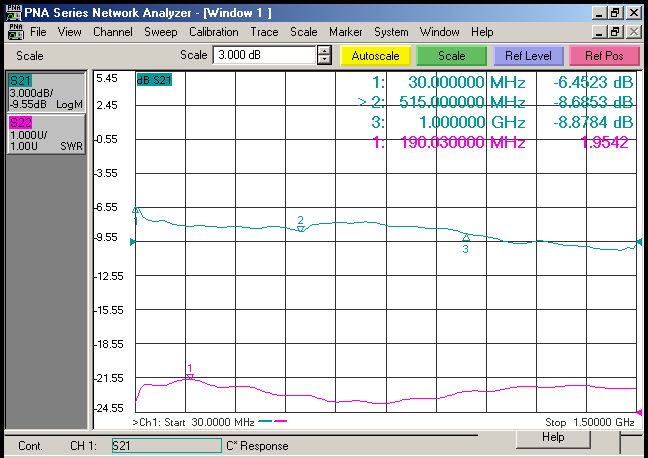

(Fig. 1 L-Benda FCAMPD InGaAs Fotodetektila Frekvenca Respondo)

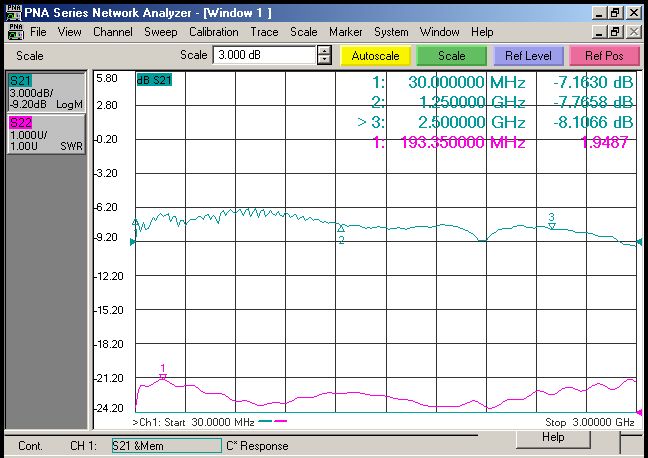

(Fig. 2 S-Benda FCAMPD InGaAs Fotodetektila Frekvenca Respondo)
(Fig. 3 C-Benda FCAMPD InGaAs Fotodetektila Frekvenca Respondo)

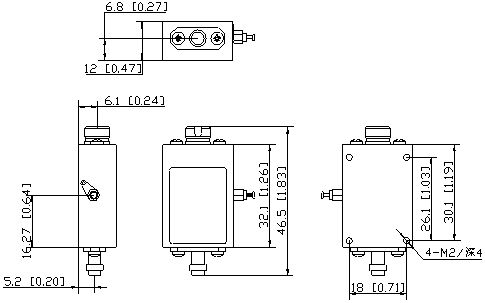

● Dimensio kaj Stiftoj (Unuo: mm[colo])
Optika Konektilo: FC (vizaĝ-kontakta) fibro-optika konektilo
RF-Konektilo: SMA
● Mendado de Informoj
Folio 1:
| Kodo | Analoga Bandlarĝo |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Adaptado (≦ 5GHz) |
● Antaŭzorgoj
Certigu, ke la fibra kupliga faceto estas pura antaŭ ol konekti ĝin al la optocirkvito.
RF-interfaco kaj optika interfaco devas esti kovritaj per polvokovrilo kiam ne uzataj.
Taŭga ESD-protekto estas necesa dum stokado, transportado kaj uzado.
Ĉiuj niaj normaj fotodetektiloj povas esti personecigitaj en modulojn!
aplikaĵoj
Prilaborado pri Radaro
Elektronika Militado
Antena Mezurado
Fibro Optika Komunikado
Sekureco kaj Gvatado
