LK-NY15D 1550nm Mikroonda DFB Laser Modulo
- Rekta Modulada Kapablo
- Alta Dinamika Gamo
- 18 GHz Bandlarĝo
- Malalta sojla kurento
- Alta produkta potenco
- 7pin papilia pako kun SMA-konektilo
- Funkcia kaza temperaturo: -40 ĝis 70 ℃
- Plifortigita Fidindeco
Priskribo de la produkto
La lasero LK-NY15D estas alt-efikeca, rekte modulita Distribuita Religo (DFB) lasero desegnita por larĝbendaj linearaj fibro-optikaj komunikadoj. Ĝi servas kiel supera anstataŭaĵo por koaksialaj kablaj sistemoj dum elsendo de signaloj je frekvencoj de 12 GHz aŭ 18 GHz.
LK-NY15D plibonigas la fidindecon de mikroondaj komunikaj retoj per transdono de RF-signaloj en ilia pura formo, kio siavice rimarkeble plibonigas la signalkvaliton tra vasta gamo da aplikoj kiel ekzemple antena malproksimado, telemetrio, tempigo kaj referenca signaldistribuo, same kiel mezurado kaj prokrastlinioj.
Ĉi tiu serio de laseroj havas integran optikan izolilon, termoelektran malvarmigilon (TEC), termistoron, laserdiodan peceton kaj monitoran fotodiodon, ĉiuj sigelitaj en fortika 7-pingla papilia pakaĵo por certigi hermetikan protekton kaj optimuman rendimenton.
Teknikaj Specifoj
| Absolutaj Maksimumaj Taksoj | ||||
|---|---|---|---|---|
| parametro | simbolo | Min. | Max. | unuobla |
| Laserdioda antaŭa fluo | If | - | 120 | mA |
| Lasera diodo inversa tensio | V | - | 1 | V |
| Antaŭa potenco | Pf | - | 20 | dBm |
| PD inversa tensio | V | - | 15 | V |
| Antaŭen fluo (PD) | Im | - | 2 | mA |
| operacio temperaturo | To | -40 | + 70 | ° C |
| stokado temperaturo | Ts | -55 | + 85 | ° C |
| Tenada relativa humideco | Sr | - | 85 | % |
| Optika kaj Elektra Specifo (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| parametro | simbolo | Testo-Kondiĉo | min | tipo | maks | unuoj | noto |
| ondolongo | λ | IF = MiOP, T = TOP | - | 1550 | - | nm | |
| frekvenco | - | X Opcio | 0.1 | - | 12 | GHz | - |
| Ku opcio | 1 | - | 18 | ||||
| Optika Elira Potenco | P | IF=Iop | - | 10 | - | mW | 1 |
| Thershold fluo | Ith | λ=1550nm | - | - | 10 | mA | - |
| Fluo de operacio | Iop | λ=1550nm | - | 55 | 100 | mA | - |
| Funkcia tensio | Vop | λ=1550nm | - | 1.5 | 2.5 | V | - |
| Deklivo efikeco | SE | - | 0.2 | - | - | W / A | - |
| Flank-reĝima subprema proporcio | SMSR | λ=1550nm, IF=Iop | 30 | - | - | dB | - |
| Rativa Intensa Bruo | RIN | - | -150 | -130 | dB / Hz | - | |
| Bendlarĝo (-3dB, I=60mA) | S21 | X Opcio | - | 12 | - | GHz | - |
| Ku opcio | - | 18 | - | ||||
| Redona perdo | VSWR | X Opcio | - | - | 2 | dB | - |
| Ku opcio | - | - | 2.2 | ||||
| Enigo 1 dB Kunpremo | - | 15 | - | - | dBm | - | |
| Rezisto de termistoro | Rth | @ 25 ° C | - | 10 | - | Kohm | - |
| TEC fluo | It | - | - | - | 1.2 | A | 2 |
| TEC-tensio | Vt | - | - | 2.5 | V | 2 | |
| Kapacito (PD) | Ct | - | - | 20 | pF | - | |
| Monitora fluo | Im | - | 0.10 | - | 2.0 | mA | - |
| Malhela fluo (PD) | Id | - | - | 50 | nA | - | |
Notoj:Ĉiuj laseraj blatoj venas de oblatoj, kiuj estis atestitaj uzante reprezentajn multajn aparatojn, kiuj devas atingi akcepteblan rendimenton por bruligo.
1. Lasera temperaturo agordita je 25℃, antaŭfluo je 55mA
2. Operacia kazo temperaturo -40 ~ 70 ℃
● Tipaj Datumoj
(λ=1550nm, TC =25 ℃)
（ Fig. 1 X- Band S11 kaj S22-datenoj ）

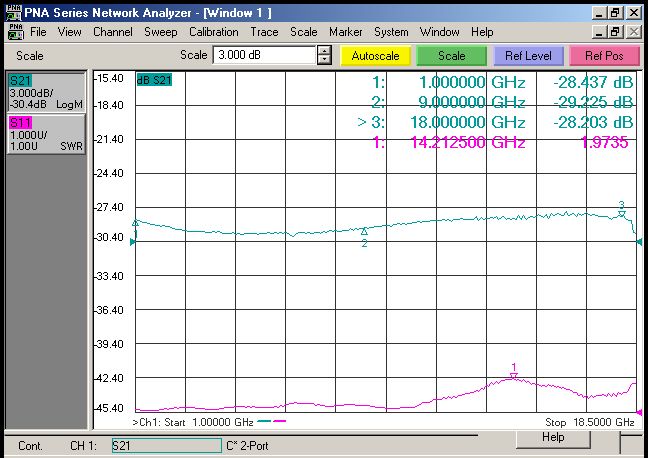

（ Fig. 2 Ku- Band S11 kaj S22-datenoj ）
● Elektra skemo
| Plumbo# | funkcio |
| 1 | Termistor |
| 2 | Termistor |
| 3 | LD-(Biaso) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Pli malvarmeta+ |
| 7 | Pli malvarmeta- |
| 8 | LD-(RF) |
| 9 | tero |
● Skizaj desegnaĵoj (Unuo: mm[colo])
RF-Konektilo: SMA
● Mendado de Informoj
Folio 1:
| Kodo | Tipa ondolongo |
| 15 | 1550nm 7PIN papilia pakaĵo |
Folio 2:
| Kodo | Analoga Bandlarĝo |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ~ 18 GHz |
Folio 3:
| Kodo | Konektilo | rimarko |
| A | FC/APC | Unureĝima 9 / 125 μm fibra vosto, 0.9mm, 1m longo |
| S | SC / APC | |
| N | Neniu Konektilo |
● Antaŭzorgoj
La fibro fleksebla radiuso ne malpli ol 20 mm por eviti fibro damaĝita.
Certiĝu, ke la fibra kunliga faceto estas pura antaŭ ol konekti ĝin al opto-cirkvito.
La taŭga ESD-protekto estas postulata en stokado, transportado kaj uzado.
aplikaĵoj
Alta Rapida Datuma Komunikado
Forigo de Anteno
Ĉelaj kaj PCS-retoj
Analoga RF-ligoj transdono
Militaj Komunikadoj
Spurado, Telemetrio kaj Kontrolo
Telemetriaj Sistemoj
Militaj kaj Defendaj Sistemoj
