LK-NY20E K-Band Optika Dissendilo
- Ultra-larĝbenda (pli bona ol 25GHz)
- DWDM
- Alta Dinamika Gamo
- Alta produkta potenco
- Malalta Relativa Intenseca Bruo (RIN)
- Pluraj laborreĝimoj haveblaj
- Funkcianta kazotemperaturo: (-40℃～70℃)
- Optika Elira Povo Ĝis 10mW
Priskribo de la produkto
LK-NY20E K-Banda Optika Dissendilo estas sofistika optika komunikada aparato, kiu integras altpotencan laseran lumfonton, ultra-larĝbendan litian niobatan (LiNbO3) intensecan modulatoron, tensiostabiligan konvertan cirkviton, stiran cirkviton, kaj monitoran kaj indikan cirkviton.
Ĉi tiu sendilo estas desegnita por eligi modulitajn optikajn signalojn je ondolongoj, kiuj konformas al la normo de la Internacia Telekomunika Unio (ITU) por densa ondolongdivida multipleksado (DWDM). Ĝi fanfaronas pri modulada bendlarĝo superanta 25 GHz, ebligante altrapidan datumtransdonon. La aparato kapablas liveri eliran optikan potencon ĝis 10 mW, kun bonega stabileco en la elira lumondolongo.
La serio LK-NY20E funkcias per ununura pozitiva tensio de nutrado, certigante stabilan funkciadon tra tensio-intervalo de +12V ĝis +36V. Krome, la sendilo inkluzivas indikan funkcion, kiu konfirmas la normalan funkciadon de kaj la nutrado kaj la optika eligo, provizante fidindan statusindikon por sistemmonitorado kaj bontenado.
Teknikaj Specifoj
Absolutaj Maksimumaj Taksoj
| parametro | simbolo | Min. | Tipa. | Max. | unuobla |
| stokado temperaturo | TSTG | -55 | + 25 | + 85 | ℃ |
| operacio temperaturo | TC | -40 | + 25 | + 70 | ℃ |
| RF-enira potenco1 | Pin | - | + 15 | + 25 | dBm |
| tensio | Vin | + 12 | + 12 | + 36 | V |
(1) Kontinua ondo (CW) funkcianta reĝimo.
Optika kaj Elektra Specifo (TC = 22±3℃)
| parametro | simbolo | Min. | Tipa. | Max. | unuobla | noto |
| ondolongo | λ | 1527.99 | - | 1563.05 | nm | ITU-Normo |
| Frekvenco (3dB) | f3dB | 2 | - | 25 | GHz | - |
| Luma elira potenco | P | 10 | - | - | mW | - |
| Relativa Intenseca Bruo | rejno | - | - | -155 | dBc/Hz | - |
| Revenperdo (VSWR) | VSWR | - | - | 2.5 | - | - |
| Enigo 1 dB Kunpremo | - | + 17 | - | - | dBm | - |
Elektroprovizo (TC = 22±3℃)
| parametro | Min. | Tipa. | Max. | unuobla |
| tensio | + 12 | + 12 | + 36 | V |
| nuna(2) | 0.4 | 0.7 | 1.2 | A |
(2) Testkondiĉo：Vin=+12V.
● Tipa Responda Kurbo

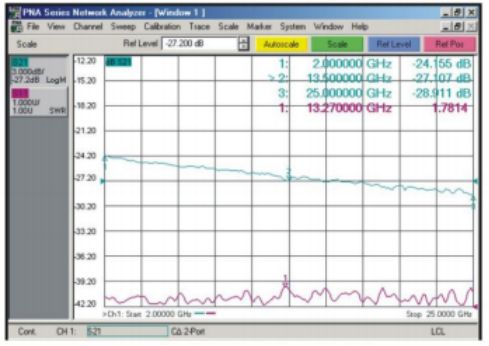

Figuro 1 Tipa Responda Kurbo de la K-Benda Dissendilo LK-NY20E
● Dimensio-unuo: mm [coloj]

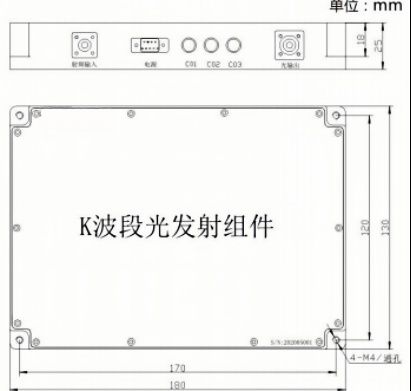

Figuro 2 Dimensio de la dissendilo LK-NY20E
RF-Konektilo: SMA
Potenca konektilo: J30J-9-ZKP
● Stifto de Elektroprovizo
| parametro | Priskribo | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| tensio | Vin | NC | GND | NC | |||||
● Mendinformoj
Folio 1:
| simbolo | Priskribo |
| 20E | K-benda Ekstera modulada dissendilo |
Folio 2:
| Kodo | Ofteco (THz) | Ondolongo (nm) | Kodo | Ofteco (THz) | Ondolongo (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Folio 3:
| simbolo | Priskribo |
| PM1 | Panda Fibro |
| PM2 | Elipsa fibro |
Folio 4:
| simbolo | Priskribo |
| CM | Uzanto-adaptado |
| A | FC / APC |
aplikaĵoj
Anteno kaj Radaro
Satkompanio
Elektronika kontraŭrimeda sistemo
Analogaj RF-ligiloj dissendo/prokrasto
Larĝbenda Sendrata Komunikado
Mobilkomunikada bazstacio
DWDM-sistemo
Distribuitaj radarsistemoj
