LK-MAMPD-4 Multkanala Alta Rapida Ampligita Mikroonda Fotodetektilo
- Alta Rapido, Larĝa Bandwidth
- Enkorpigita Bias-T
- O/E Hibrido Integrita
- Alta Gajno, Malalta Bruo, Larĝbendo
- Hermetike Sigelita, SMA-Konektilo
- Malalta Malhela Kurento, alta signalo-bruo-proporcio.
- Malgranda Formfaktoro.
Priskribo de la produkto
LK-MAMPD-4 estas pintnivela optoelektronika hibrida sistemo, integrante larĝbendan Indium Gallium Arsenide (InGaAs) fotodiodon per malaltbrua amplifilo. Tiu fotodiodo estas karakterizita per spektra responda ondolongo gamo de 1000 ĝis 1650 nanometroj. La malaltbrua amplifilo ene de la sistemo ofertas gajnon de Radiofrekvenco (RF) de 15 decibeloj, certigante signalan integrecon kaj plifortigon.
LK-MAMPD-4 kapablas disponigi bendolarĝojn de 12 gigahercoj kaj 18 gigahercoj, respondante diversajn altrapidajn komunikadojn kaj detektajn postulojn. La modulo estas desegnita por funkcii per +5-volta tensio, kiu estas norma en multaj elektronikaj sistemoj. Ĝi estas kongrua kun normaj unu-reĝimaj 9/125-mikrometraj optikaj fibroj, certigante senjuntan integriĝon kun ekzistantaj fibraj optikaj retoj. La RF-eliga haveno havas SMP-kongruan konektilon, kiu estas impedanc-kongrua al 50 ohmoj por optimuma signal-transsendo kaj minimuma signalperdo.
LK-MAMPD-4 estas konstruita kun hermetika sigela procezo, kiu provizas fortikan protekton kontraŭ mediaj faktoroj, plibonigante ĝian fortikecon kaj fidindecon. Ĝi havas kompaktan forman faktoron, kiu pezas je malpli ol 62 gramoj, kio estas avantaĝa por aplikoj kie pezo estas konsidero. La modulo estas atestita por plenumi la Limigon de Danĝeraj Substancoj (RoHS) Direktivoj 2.0, konfirmante ĝian aliĝon al striktaj mediaj kaj sekurecaj normoj.
Teknikaj Specifoj
| Tipa & Absoluta Maksimuma Taksado | ||||
|---|---|---|---|---|
| parametro | Sim. | tipo | Taksado | unuobla |
| Stokadotemperaturo | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Funkcia kaza temperaturo-intervalo | TC | 25 | -40 ～ +85 | ℃ |
| Biasa Tensio | VR | +5 | +5 ～ +9 | V |
| Optika Eniga Potenco | Pin | 0 | + 10 | dBm |
| Elbrulinta Optika Potenco | PB | - | + 13 | dBm |
| Plumba lutado temperaturo | Tp | 280（10s） | 330（10s） | ℃ |
| Elektraj/Optikaj Karakterizaĵoj (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| parametro | Sim | Testo-Kondiĉo | Parametraj Valoroj | unuobla | ||
| Ondolonga Gamo | λ | - | 1000 ~ 1650 | nm | ||
| Frekvenca Gamo | - | - | X - Bando | Ku - Bando | - | |
| Malgranda Signalo Bandwidth | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 12 | 2 ~ 18 | GHz | |
| Respondeco | Re | VR =+5V, Pin = 10 mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplekso Plateco | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Saturado Optika Potenco | Ps | VR =+ 5 V, λ = 1550 nm AC Modulita |
10 | dBm | ||
| RF-Signala Gajno (Tipa) | G | - | 15 ± 1 | dB | ||
| Satura RF Eligo-Potenco | Peksteren | - | +3 | dBm | ||
| Eligita VSWR | VSWR | - | ≤ 2 | - | ||
| Eligita Impedanco | RL | - | 50 | Ω | ||
● Tipaj Respondaj Kurboj

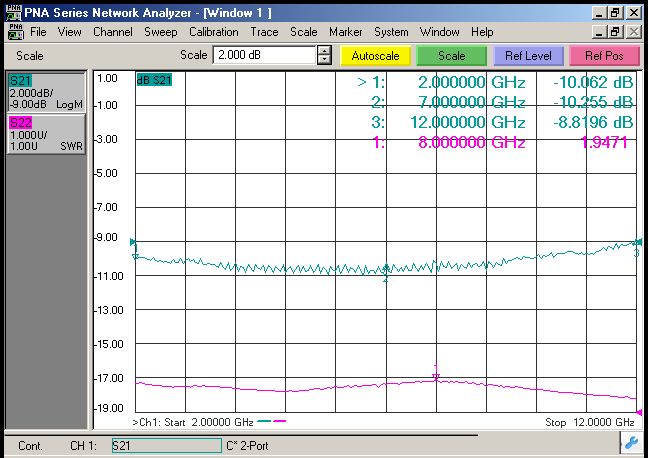

（ Fig. 1 X - Banda Fotodetektila Frekvenca Respondo）
（ Fig. 2 Ku - Banda Fotodetektila Frekvenca Respondo）

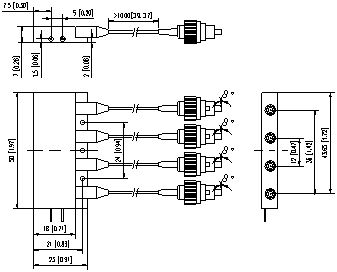

● Dimensio kaj Stiftoj (Unuo: mm[colo])
RF-Konektilo: SMP
● Mendado de Informoj
Folio 1:
| Kodo | Analoga Bandlarĝo |
| X | 0.2 ~ 12 GHz |
| Ku | 2 ~ 18 GHz |
Folio 2:
| Kodo | Konektilo | rimarko |
| N | Neniu Konektilo | Unureĝima 9 / 125 μm fibra porkovosto |
| A | FC/APC | |
| P | FC / PC |
● Antaŭzorgoj
La fibro fleksebla radiuso ne malpli ol 20 mm por eviti fibro damaĝita.
Certiĝu, ke la fibra kunliga faceto estas pura antaŭ ol konekti ĝin al opto-cirkvito.
La taŭga ESD-protekto estas postulata en stokado, transportado kaj uzado.
Ĉiuj niaj normaj fotodetektiloj povas esti personecigitaj en modulojn!
aplikaĵoj
Prilaborado pri Radaro
Elektronika Militado
Antena Mezurado
Fibro Optika Komunikado
Sekureco kaj Gvatado
