LK-AMPD-S Fotodetektilo de Altrapida Amplifita Mikroonda InGaAs

  • Alta Rapido, Larĝa Bandwidth
  • Enkorpigita Bias-T
  • O/E Hibrido Integrita
  • Alta Gajno, Malalta Bruo, Larĝbendo
  • Hermetike Sigelita, SMA-Konektilo
  • Malalta Malhela Kurento, alta signalo-bruo-proporcio.
  • Malgranda Formfaktoro.
ENKETO

+ 86 29 88244373

Priskribo de la produkto

LK-AMPD-S estas hibrido de InGaAs-fotodiodo kaj malbrua amplifilo, desegnita por larĝa optika respondo de 1000 ĝis 1650 nm kaj ofertanta 15 dB RF-gajnon. Ĝi liveras altrapidan rendimenton kun bendlarĝoj de 12 GHz kaj 18 GHz, kaj estas funkciigita per +5V-provizo.
Ĉi tiu modulo kongruas kun norma unu-reĝima 9/125μm fibro kaj havas SMA-konektilon kun 50-oma impedanca kongruigo.

LK-AMPD-S estas hermetike sigelita por media protekto kaj havas malpezan dezajnon, kun maso malpli ol 23 gramoj. Ĝi konformas al la Direktivo pri Limigo de Danĝeraj Substancoj (RoHS) 2.0, certigante median daŭripovon kaj plenumon de striktaj sekurecaj normoj.

Teknikaj Specifoj
Tipa & Absoluta Maksimuma Taksado
parametro Sim. tipo Taksado unuobla
Stokadotemperaturo TSTG -45 ～ +85 -55 ～ +100 ℃
Funkcia kaza temperaturo-intervalo TC 25 -40 ～ +85 ℃
Biasa Tensio VR +5 +5 ～ +9 V
Optika Eniga Potenco Pin 0 + 10 dBm
Elbrulinta Optika Potenco PB - + 13 dBm
Plumba lutado temperaturo Tp 280（10s） 330（10s） ℃
Elektraj/Optikaj Karakterizaĵoj (TC = 22 ± 3 ℃)
parametro Sim Testo-Kondiĉo Parametraj Valoroj unuobla
Ondolonga Gamo λ - 1000 ~ 1650 nm
Frekvenca Gamo - - X - Bando Ku - Bando -
Malgranda Signalo Bandwidth f-3dB TC = 22 ± 3℃ 0. 3 ～ 12 0. 8 ～ 19.5 GHz
Respondeco Re VR =+5V, Pin = 10 mW λ = 1310 nm ≥ 0.8 ≥ 0.85 A / W
λ = 1550 nm ≥ 0.85 ≥ 0.8
Amplekso Plateco A TC =-45～+85 ℃ ≤ ± 2 dB
Saturado Optika Potenco Ps VR =+ 5 V, λ = 1550 nm
AC Modulita		 10 dBm
RF-Signala Gajno (Tipa) G - 15 ± 1 dB
Satura RF Eligo-Potenco Peksteren - +3 dBm
Eligita VSWR VSWR - ≤ 2 -
Eligita Impedanco RL - 50 Ω

● Tipaj Respondaj Kurboj

(Fig. 1 X-Benda Fotodetektila Frekvenca Respondo)

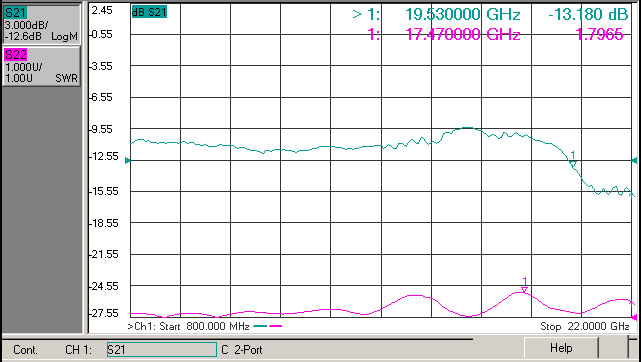

(Fig. 2 Ku-Benda Fotodetektila Frekvenca Respondo)

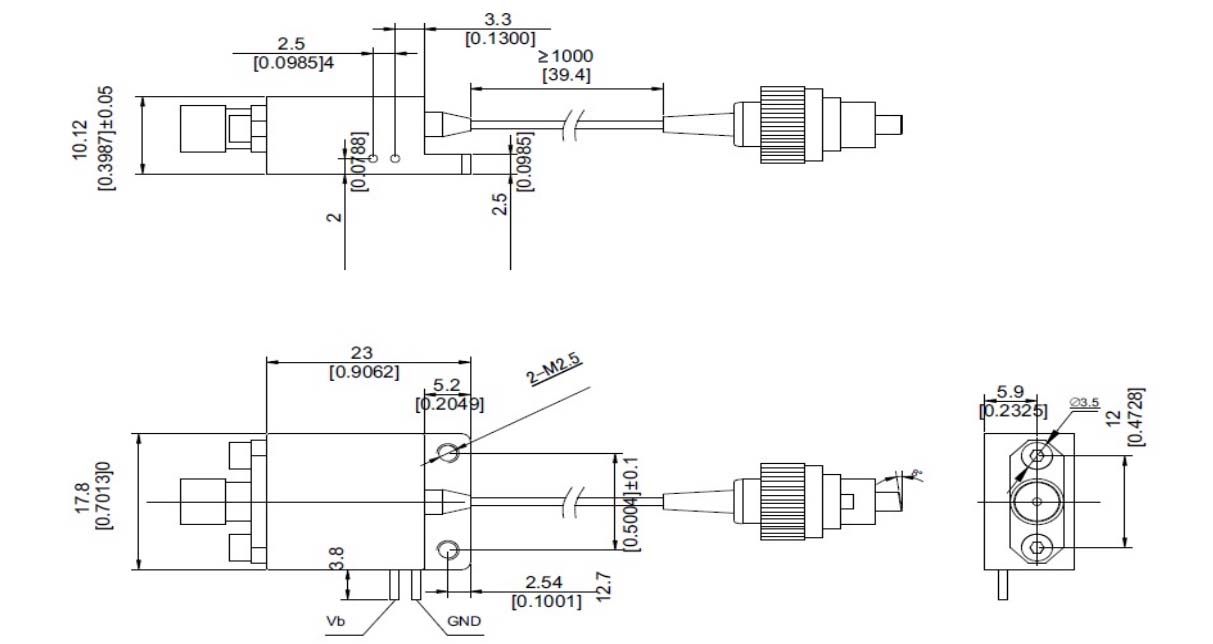

●Dimensioj kaj Stiftoj (Unuo: mm [coloj])

RF-Konektilo: SMA

●ordigante Informoj

Folio 1:

Kodo RF-Signala Gajno rimarko
S 15 dB Tipa & Centra Frekvenco

Folio 2:

Kodo Analoga Bandlarĝo
X 0 ～ 3 GHz
Ku 0 ～ 8 GHz

Folio 3:

Kodo Konektilo rimarko
N Neniu Konektilo Unureĝima 9 / 125 μm fibra porkovosto
A FC/APC
P FC / PC

● Antaŭzorgoj

  • La fibro-fleksradiuso estas ne malpli ol 20 mm por eviti fibro-difekton.

  • Certigu, ke la fibra kupliga faceto estas pura antaŭ ol konekti ĝin al la optocirkvito.

  • Taŭga ESD-protekto estas necesa dum stokado, transportado kaj uzado.

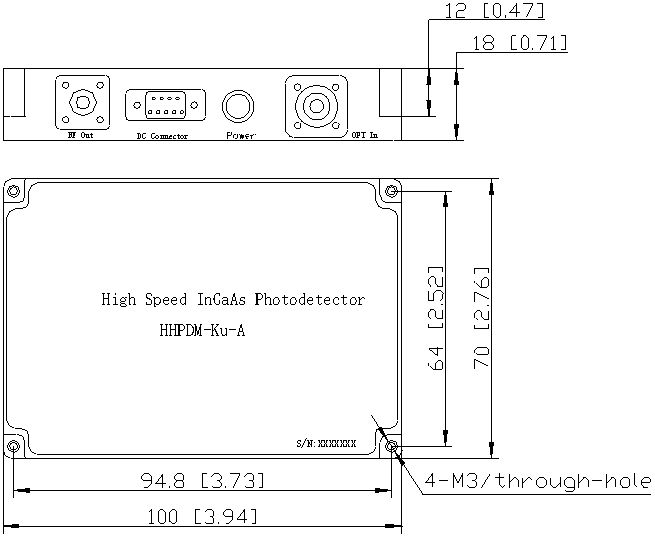

Ĉiuj niaj normaj fotodetektiloj povas esti personecigitaj en modulojn!

aplikaĵoj

  • Prilaborado pri Radaro

  • Elektronika Militado

  • Antena Mezurado

  • Fibro Optika Komunikado

  • Sekureco kaj Gvatado
