LK-NY55T Alta Potenca DWDM-Dissendilo
- Ĝis 100mw alta potenco
- Malalta Relativa Intenseca Bruo (RIN)
- Tre integra, modula enpakado
- alta Fidindeco
- Laŭvola ITU-ondolongo
Priskribo de la produkto
La dissendilo LK-NY55T estas ĉefe konstruita per altpotenca distribuita retroliga (DFB) lasero, kompletigita per aŭtomata optika potenc-kontrola cirkvito, aŭtomata temperatur-kontrola cirkvito, tensio-stabiliga konverta cirkvito, monitora kaj indika cirkvito. La aparato estas desegnita por ampleksi la ondolongan tabelon de ITU-kanaloj por aplikoj de Densa Ondolongodivida Multipleksado (DWDM), certigante larĝspektran kongruecon.
Ĝi povas atingi maksimuman eliran potencon de 100mW, samtempe konservante malaltan relativan intensecan bruon, la modulo ankaŭ montras bonegan stabilecon en sia elira ondolongo, kritika parametro por fidinda optika komunikado. La sendilo funkcias per ununura pozitiva elektrofonto kaj restas stabila tra tensiointervalo de +7V ĝis +36V. Krome, la LK-NY55T-Dissendilo estas ekipita per indikofunkcio, kiu signalas la normalan funkciadon de kaj la elektrofonto kaj la optika elira potenco.
Teknikaj Specifoj
Absolutaj Maksimumaj Taksoj
| parametro | simbolo | Min. | Tipa. | Max. | unuobla |
| stokado temperaturo | TSTG | -40 | + 25 | + 85 | ℃ |
| operacio temperaturo | TC | -20 | + 25 | + 70 | ℃ |
| tensio | Vin | +7 | + 12 | + 36 | V |
Optika kaj Elektra Specifo (TC = 22±3℃)
| parametro | simbolo | kondiĉo | Min. | Tipa. | Max. | unuobla |
| ondolongo | λ | - | - | C Bando | - | nm |
| Luma elira potenco | P | - | 40 | - | 100 | mW |
| Relativa Intenseca Bruo | rejno | - | - | -163 | -160 | dBc/Hz |
| Flank-reĝima subprema proporcio | SMSR | - | 30 | - | - | dB |
| Ondolonga drivo super TC-intervalo | ∆λTOP | T = TOP | - | - | 50 | pm |
Elektroprovizo (TC = 22±3℃)
| parametro | Min. | Tipa. | Max. | unuobla |
| tensio | +7 | + 12 | + 36 | V |
| nuna(1) | 0.3 | 0.6 | 1 | A |
(1) Testkondiĉo：Vin=+12V.

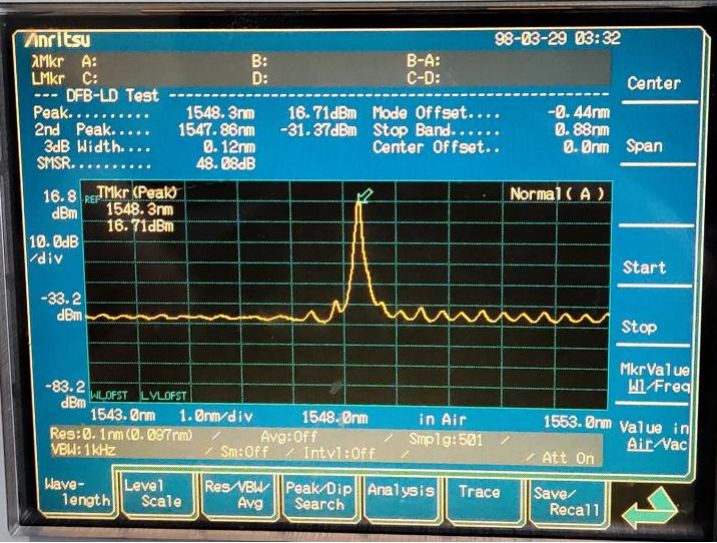

● Tipa Spektrogramo
Figuro 1 Tipa Spektrogramo de la Dissendilo LK-NY55T
● Dimensio-unuo: mm [coloj]
Figuro 2 Dimensio de la dissendilo LK-NY55T
RF-Konektilo: SMA
Potenca konektilo: J30J-9-ZKP
● Stifto de Elektroprovizo
| parametro | Priskribo | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| tensio | vinon | NC | GND | NC | |||||
● Mendinformoj
Folio 1:
| Kodo | Optika potenco |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Folio 2:
| Kodo | ondolongo |
| 1 | 1550nm |
| 2 | Adaptita (ITU) |
Folio 3:
| Kodo | Fibra tipo |
| PM1 | Panda fibro |
| PM2 | Elipsa fibro |
Folio 4:
| Kodo | Optika konektilo |
| CM | personigita |
| A | FC / APC |
aplikaĵoj
Fibra optika komunikado
Fibro-optika sensado
Sistemo DWDM
Spaca optika komunikado
