LK-D-SS-06-T Serio Optika Malfrua Linio & Optika Simulilo
- Bandlarĝo ĝis 6.5GHz
- Alta dinamika gamo
- Larĝa temperaturo-apliko
- Malalta amplitudo-respondo
- Agordaj tempoprokrastoj

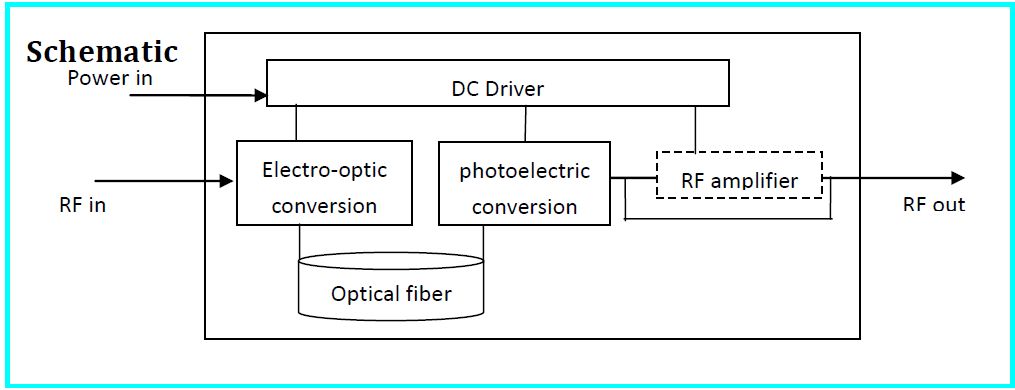

Priskribo de la produkto
Utiligante la pintnivelan mikroond-fotonikan teknologion, la optika prokrastlinio kaj optika simulilo de la serio LK-D-SS-06-T estas desegnitaj por provizi esceptan rendimenton en aplikoj kiel radartestado, signalprilaborado, fazitaj antenaroj, antensimulado kaj fazbruotestado. Ĉi tiu altnivela sistemo kapablas funkcii tra la tuta P/L/S/C bendlarĝo kun minimuma enmetperdo, certigante altan dinamikan gamon kaj fortikan elektromagnetan izoladon. Ĝi ankaŭ subtenas nemezureblajn trioblajn transitajn signalojn, trajto kiu distingas ĝin en la sfero de altpreciza optika kaj mikroonda signalprilaborado.
Teknikaj Specifoj
Elektraj / Optikaj Karakterizaĵoj
| parametro | Parametraj Valoroj | unuobla | rimarko | ||
| min | tipa | maks | |||
| frekvenco Gamo | 0.1 | - | 6.5 | GHz | |
| Amplekso Plateco | - | ± 2 | ± 2.5 | dB | |
| Prokrasto de Tempo | 0.01 | - | 150 | us | personigita |
| Malfrua Precizeco | -5‰ | - | +5‰ | - | |
| inserción Perdo | 0 | 10 | 20 | dB | personigita |
| Eniga VSWR | - | 1.5 | 2 | - | |
| Eligita VSWR | - | 1.5 | 2 | - | |
| impedanco | - | 50 | - | Ω | |
| Enigo 1 dB Kunpremo | - | + 10 | + 15 | dBm | |
| Spuria Signalo Malakcepto Proporcio | 60 | - | - | dBc | |
| Bruo-Figuro | - | 40 | 50 | dB | 5us, 25℃ |
| Funkcii Temperaturon | -55 | - | + 85 | ℃ | Vidu Mendantajn Informojn |
| stokado temperaturo | -55 | - | + 85 | ℃ | |
| Relativa Malfruo kontraŭ Temperaturo | - | - | 7 | ppm/℃ | |
| Enmeta Perdo kontraŭ Temperaturo | - | 3 | 6 | % / ℃ | |
Konektilo Priskribo & Elektroprovizo
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| tensio | NC | GND | + 12V | NC |
| Aktuala Taksado | - | - | 0.15 | - |
| Maksimumo Nuna | 1 |

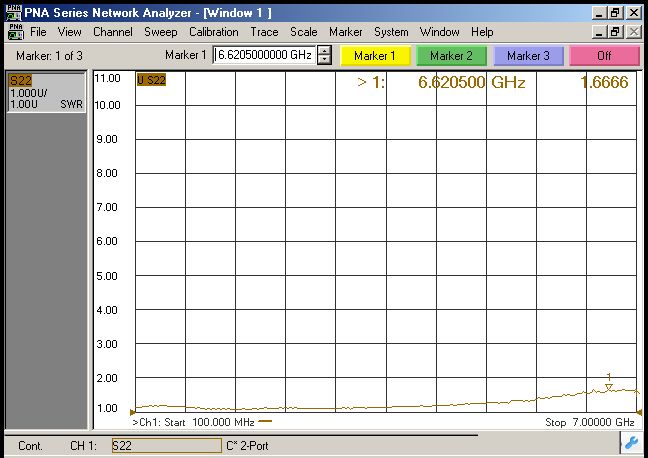

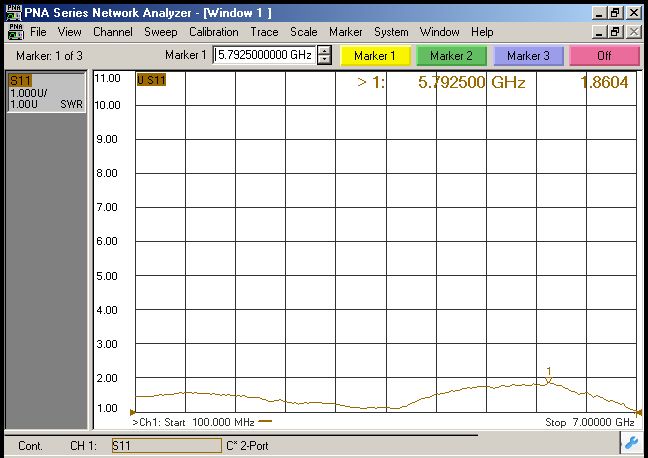

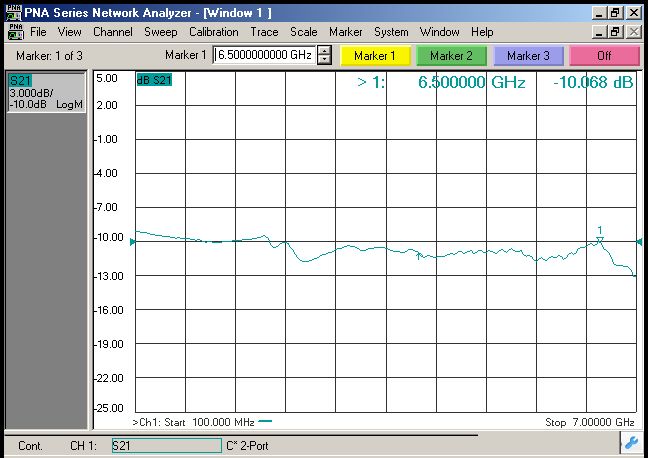

Tipaj Respondaj Kurboj（ 25℃ ）

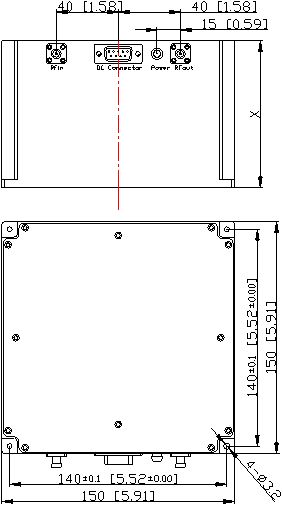

Dimensio kaj Stiftoj (Unuo: mm [colo])
RF-konektilo: SMA-K (Personigita)
DC-konektilo: DE-9PS (Personigita)
| Produkta Tipo | LK-D-SS-06-TG | rimarko | |||||
| Tempoprokrasto (ni) | 8 | 20 | 35 | 50 | 60 | 80 | normo |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Produkta Tipo | LK-D-SS-06-TP | rimarko | |||||
| Tempo Prokrasto (ni) | 8 | 35 | 60 | 80 | 110 | 150 | kompakta |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
ordigante Informoj
| Produkta Tipo | pakaĵoj | Kvalitaj Niveloj | Funkcii Temperaturon | stokado temperaturo |
| LK-D-SS-06-TGI | normo | Industri-grada | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | Mezgrada | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Speciala grado | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | kompakta | Industri-grada | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | Mezgrada | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Speciala grado | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
aplikaĵoj
Radaro-testado/kalibrado
Signalprilaborado
Elektronika milito
Fazita aro anteno
Simulado de anteno
